W I M M E R

Bauanleitung
L-60 „Brigadier“
Maßstab 1:100
von 1988

Eine Kopie dieses einmaligen Zeitdokuments wurde mir in dankenswerter Weise von Andrei (Kanada) zur Verfügung gestellt.

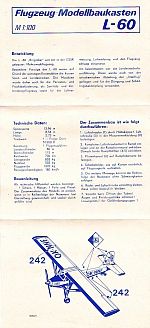

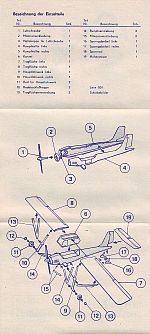

Von oben nach unten Seite 1, 2 und 3        Von oben nach unten Seite 4, 5 und 6   Die Seitenbezeichnung wurde von mir vorgenommen.

Seite 1

Flugzeug-Modellbaukasten M 1:100 L-60

Entwicklung   Die L - 60 „Brigadier“ war ein in der CSSR gebautes Mehrzweckflugzeug.   Besondere Vorzüge der L- 60 waren auf Grund der günstigen Konstruktion die kurzen Start- und Landestrecken. Die Maschine wurde daher auch für Personen- und Frachtbeförderung, als Sanitäts- und Verbindungsflugzeug sowie für die Lufver-

messung, Luftwerbung und den Flugzeugschlepp eingesetzt.   Am bekanntesten war die Landwirt- schaftsausführung. Diese wurde auch von der aviochemischen Abteilung der „Interflug“ geflogen und für die Düngung und Schädlingsbekämpfung verwendet.

Seite 2

Technische Daten   Spannweite 13,96  m Länge 8,54  m Höhe 2,72  m Triebwerk 1 x Praga Doris M-2008 B Besatzung 1 Flugzeugführer Landerollstrecke 80  m Startrollstrecke 115  m Reichweite 700  km Leergewicht 835  kg Nutzlast 535  kg Fluggewicht 1370  kg Reisegeschwindigkeit 180  km/h   Bauanleitung   Als technische Hilfsmittes werden benötigt:    1 Schere, 1 Messer, 1 Feile und Pinsel. Der Zusammenbau des Modells ist einfach, wenn er in der Reihenfolge der Nummern laut Darstellung gewissenhaft und sauber durchgeführt wird.

Der Zusammenbau ist wie folgt durchzuführen:   1.  Luftschraube (1) durch Haltekappe f. Luft- schraube (3) in der Motorenverkleidung (2) befestigen.   2.  Komplettes Luftschraubenteil in Rumpf einlegen und an der Rumpfstirnwand ankleben. Danach beide Rumpfhälften (4,5) verkleben.   3.  Pilotenkanzel (6) auf Rumpfoberseite be- festigen.   4.  Schiebebilder, wie auf Karton ersichtlich, auf Flugzeug aufziehen.   5.  Die weitere Montage kann in der Reihen- folge der Nummern ohne Schwierigkeiten erfolgen.   6.  Räder und Luftschraube vorsichtig kleben, diese sollen beweglich bleiben.   7.  Vorsicht beim Öffnen der Tuben! Augen und Kleidungsstücke schützen! Lösungsmittel der Gefährdungsgruppe 1.

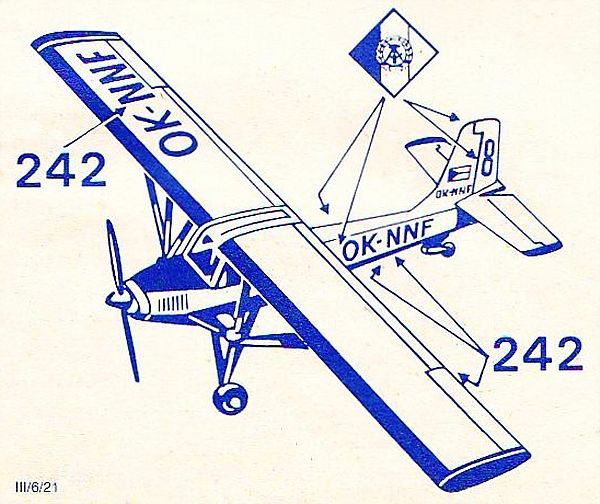

Seite 3, Anbringung der Decals am fertig zusammen gebauten Flugzeug.

Seite 4

Bezeichnung der Einzelteile
Teil Nr. Bezeichnung Stück     1    Luftschraube 1   2   Motorenverkleidung 1   3   Haltekappe für Luftschraube 1   4   Rumpfhälfte links 1   5   Rumpfhälfte rechts 1   6   Kanzel 1   7   Tragfläche links 1   8   Tragfläche rechts 1   9   Hauptfahrwerk links 1   10   Hauptfahrwerk rechts 1   11   Rad für Hauptfahrwerk 2   12   Radabschlußkappe 2   13   Tragflächenverstrebung 2		Teil Nr. Bezeichnung Stück     14    Rumpfverstrebung 2   15   Motorenverstrebung 2   16   Sporngabelteil links 1   17   Sporngabeltei rechts 1   18   Spornrad 1   19   Höhensteuer 1                 Leim 001       Schiebebilder

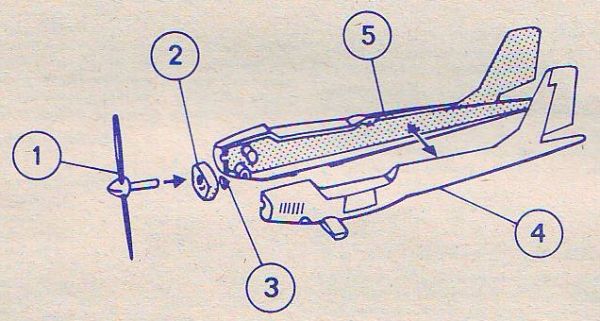

Seite 5. Einzelteile 1 bis 5, Luftschraube und Rumpf.

Seite 6 und etwas Seite 5, Einzelteile 6 bis 19.
