Hängen Sie an ...

(Seite 1)

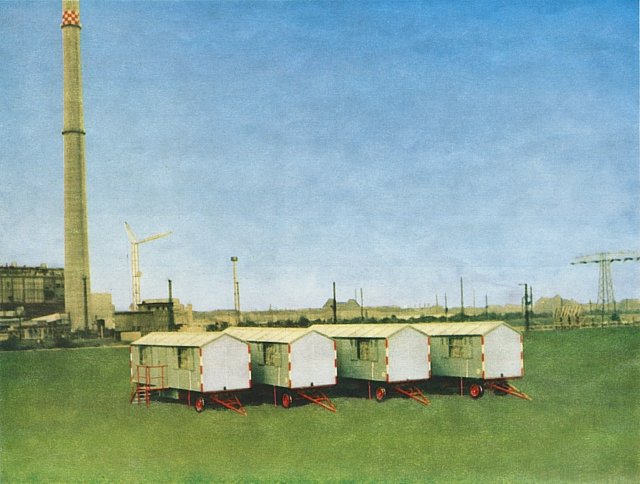

... ein Erzeugnis mit markanten Vorzügen!   Die Baustellenanhänger vom VEB Kafa Halle sind mehr als nur ein „Dach über dem Kopf“. Mit diesen Erzeugnissen erwerben Sie gleichzeitig Gebrauchs- werteigenschoften, die Ihre Beachtung verdienen und Ihr Vertrauen rechtfertigen.   Durch ständige Entwicklungsarbeit auf der Grundlage unserer jahrzehntelangen Erfahrungen sind wir in ider Lage, Ihnen überaus wirtschaftliche Fahrzeuge als Baustellenunterkünfte anzubieten, deren Einsatzmög- lichkeit universell genannt werden kann.   Indem wir Ihnen hier Fahrzeuge vorstellen, die sich selbstverständlich durch ständige Einsatzbereitschaft bei hohen Ansprüchen und harten Anforderungen auszeichnen und darüber ihinaus o h n e den Ihnen bisher bekannten Wartungs- und Werterhaltungs- aufwand auskommen, wollen wir ihnen die Ent- scheidung leicht machen.   Zu den markantesten Vorzügen gehören:   –    Die Stützstoffplatten des Aufbaues mit Schaum- mittellage und PVC-Beschichtung innen und außen ersparen Ihnen die bisher üblichen Neu- anstriche und bringen die maximal erreichbare Wärmedämmung bei diesen Wanddicken.   –    Die Stützstoffplatten des Daches mit Alu-Deck- schichten und Pur-Hartschaummittellage verhin- dern den Wärmedurchgang an der empfindlichsten Stelle. Werterhaltung sonst verwendeter Dachbe- spannungen gibt es nicht mehr.   –    Die konstruktive und technologische Verbindung dieser Konstruktionselemente ist absolut fugen- dicht und gestattet trotzdem ein schnelles Aus- wechseln beschädigter Einzelteile im Reparaturfall. –    Die Konservierung des Fahrgestells gegen Kor- rosion wird auf die stahlkiesgestrahlte – metallisch völlig blanke – Stahlkonstruktion vorgenommen. Mit einer dreischichtigen Farbkomibination aus Chlorbuna-PVI-Anstrichstoffen, die im Hochdruck- spritzverfahren aufgetragen wird, erreichen wir Farbschichtdicken auf garantiert rost- und zunder- freiem Untergrund, die Ihnen die Sorgen der Entrostung und des Neuanstriches lange Zeit ersparen.		Der Standardfarbton R o t ist am Fahrgestell nicht nur seiner optischen Wirkung wegen gewählt, sondern er gibt Ihnen auch die Möglichkeit, die Qualitätsmerkmale einer Konservierung ibesser zu erkennen.   Als weitere Vorzüge nennen wir Ihnen:   –    feuerverzinkte Treppenstufen   –    Stahlblechfensterladen (verzinkte Ausführung in Vorbereitung)   –    feuerverzinkte Rauchrohrdurchführung im Dach   –    Kippflügelfenster in Stahlausführung   –    Gerätekasten aus Stahlblechteilen   –    im Reparaturfall leicht austauschbare Bauteile.   Bei der Wahl und Gestaltung der Ein,richtung wurde auf glatte leicht zu reinigende Flächen besonderer Wert gelegt. Die Aufteilung und Bestückung der Räume ist das Ergebnis der ständigen Zusammen- arbeit mit unseren Kunden.   Die installierte elektrische Anlage – Betriebs- spannung 220 V – ist auf 3 Stromkreise zu je 10 A aufgesteilt und durch Fehlerstromschalter gegen zu hohe Berührungsspannung geschützt.   Der VEB Kafa Halle ist bemüht, Ihren speziellen Anforderungen gerecht zu werden. Erfahrene Mit- arbeiter werden Sie im Bedarfsfall zuverlässig beraten.   Änderungen, die dem technischen Fortschritt dienen und zur Erhöhung der Gebrauchswerteigenschaften beitragen, werden nach gründlicher Erprobung kurz- fristig in die Serienfertigung übernommen.   Wir stellen Ihnen hier die zwei Standardtypen unserer Fertigung vor:        Baustellenanhänger mit Wohn- und Schlafeinricht- ung für 4 Personen – Typ 5 –        Baustellenanhänger mit Aufenthalts- und Gardero- beeinrichtung für 16 Personen – Typ 6 –   Wir liefern Ihnen jeden Typ in zwei Varianten:   Ausführung – A –   als Anhänger mit festem Fahrge- stell   Ausführung – B –   als absetzbarer Aufbau zum Trans- port auf Fahrwerken

(Seite 2)

I n n e n e i n r i c h t u n g     Stück     Einrichtungsgegenstand   1 1 2 2 2 2 4 2 2 2 2 1 1 1 1 –       Trennwandsektion mit Schiebetüren Trockenkabine mit PVC-Tropfwanne und Trockenraumvorhang Etagenbett mit Stahlboden, Aufleger u. Bettkasten Garderobenschrank, 1teilig Garderobenschrank, 2teilig Tisch 1000 × 600 Klappstuhl Waschbecken mit Abfluß Wandspiegel 400 × 300 Dauerbrandofen Wandschrank Handfeuerlöscher Verbandkasten Kühlschrank H 130 Armaturentafel (Hausanschlußsicherung/Schaltverteilung Schutzschalter) elektr. Einspeisung durch Fahrzeugboden

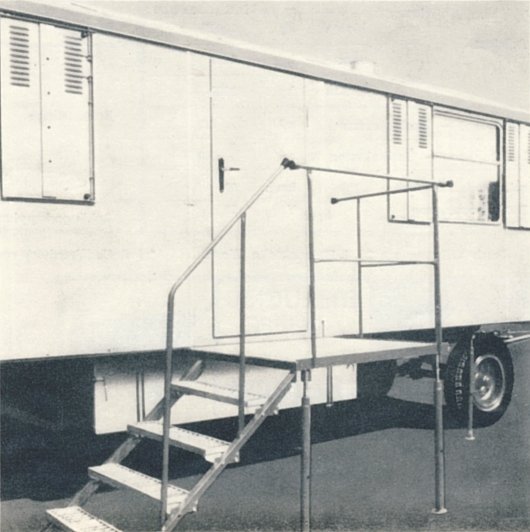

Z u b e h ö r t e i l e     Stück     Benennung   A     B     1 1 Satz 1 1 1 2 2 2 2 2 Satz 1 1 1       Treppenpodest 1250 × 1000 Treppenpodestgeländer Einsteigtreppe, 4stufig Einsteigtreppe, 2stufig Treppengeländer Standstütze Windengriff Vorlegekeil Kohlenkasten Ofenrohre und Zubehör Erdungsstab Außenleuchte mit Halterung Verbindungskabel, 7polig       × × × – × – × × × × × × ×     – – – × × × – – × × × × –

Standard-Inneneinrichtung

Typ 5

(Seite 3)

I n n e n e i n r i c h t u n g     Stück     Einrichtungsgegenstand   2 2 2 4 4 4 2 2 1 1 1 1 1 –       Garderobenschrank, 6teilig Garderobenschrank, 2teilig Sitzbank mit Kasten (Sitzfläche klappbar) Tisch 1000 × 600 Klappstuhl Waschhocker Waschbecken mit Abfluß Wandspiegel 400 × 300 Dauerbrandofen Türvorhang mit Halterung Handfeuerlöscher Verbandkasten Armaturentafel (Hausanschlußsicherung/Schaltverteilung Schutzschalter) elektr. Einspeisung durch Fahrzeugboden

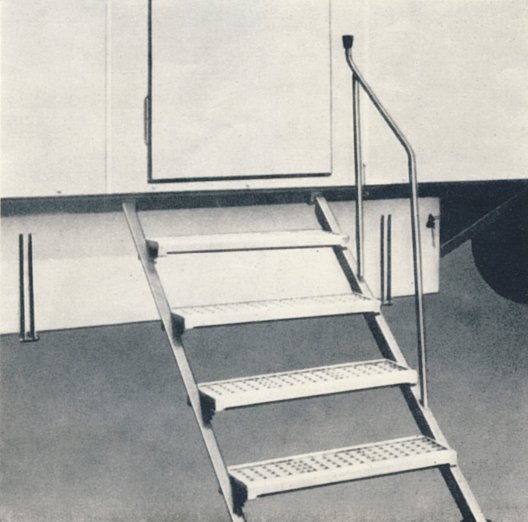

Z u b e h ö r t e i l e     Stück     Benennung   A     B     1 1 1 2 2 2 1 1 Satz 1 1 1       Einsteigtreppe, 4stufig Einsteigtreppe, 2stufig Treppengeländer Standstütze Windengriff Vorlegekeil Kohlenkasten Ofenrohre und Zubehör Erdungsstab Außenleuchte mit Halterung Verbindungskabel, 7polig       × – × – × × × × × × ×     – × × × – – × × × × –

Standard-Inneneinrichtung

Typ 6

(Seite 4)

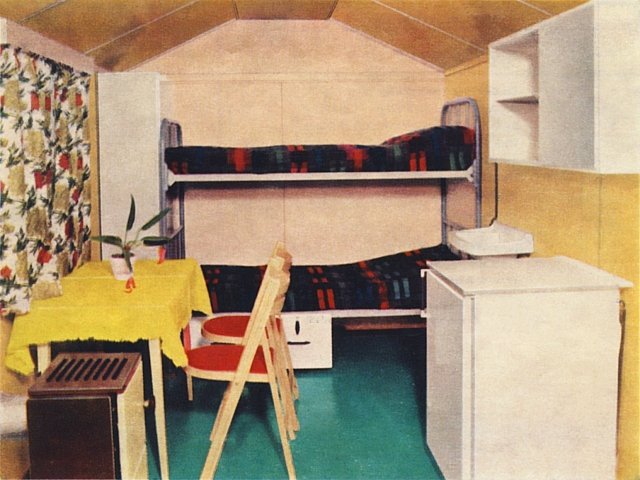

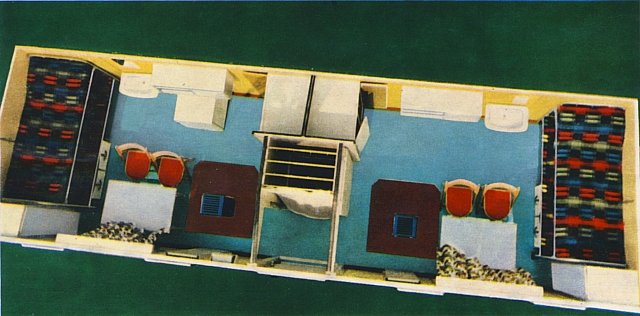

Inneneinrichtung

Typ 5

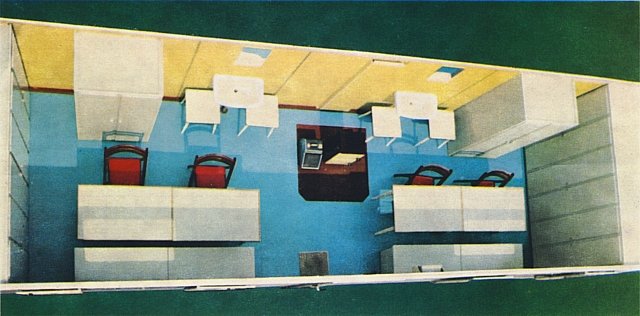

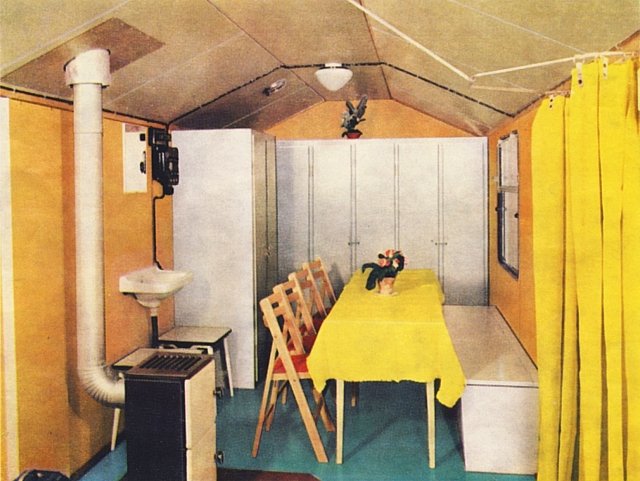

Inneneinrichtung

Typ 6

(Seite 5)

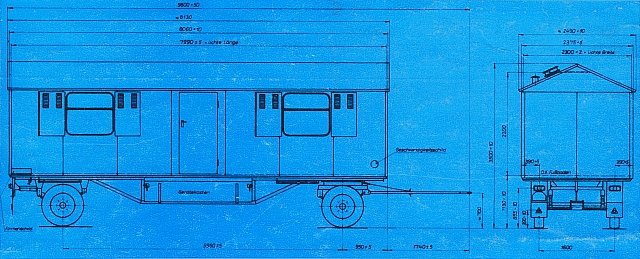

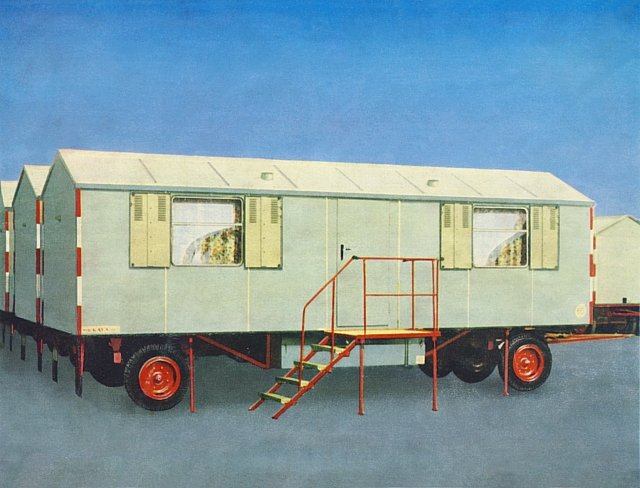

Baustellenanhänger – Typ B 5

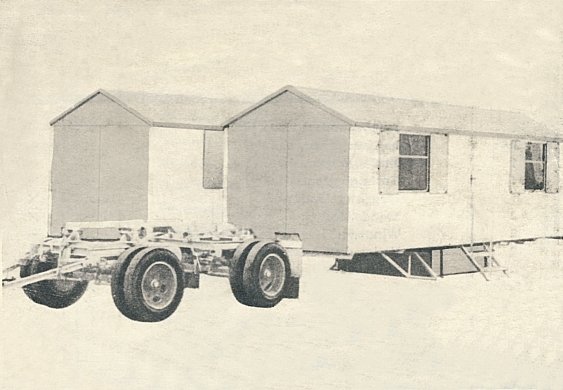

Bestellbeispiel für einen Baustellenanhänger mit Wohn- und Schlafeinrichtung für 4 Personen als absetzbaren Aufbau (Absetzer)

Technische Daten

zul. Nutzmasse im Gerätekasten kg 500 Leermasse kg 3400 *) zul. Gesamtmasse kg 3900 zul. Anhängermasse kg – Achslast leer vorn kg 1740 *) hinten kg 1660 *) zul. vorn kg 2400 hinten kg 2400 Ladefläche – Gerätekasten m² ≈ 4,2 Ladevolumen – Gerätekasten m³ ≈ 1,9 zul. Geschwindigkeit km/h 60 Betriebsspannung der elektr. Anlage V 12

Reifen vorn und hinten 7,50–20 TGL 6501 **) Scheibenrad 6,0–20 Typ GO TGL 10521 Achstyp vorn U 3/5 Typ: 510 TGL 39–5050 hinten U 3/5 Typ: 511 TGL 39–5050 Federung vorn und hinten Blattfeder 30–1670 TGL 39–5049 Lenkung vorn Kugellenkkranz KL 3 (Gera) Bremsanlage Art Druckluft Zuggabel A 5,5 × 70 × 2150 TGL 39–316 Höheneinstell- vorrichtung 5,5 TGL 39–316 KfLN 1050 Feststell- bremse vollst. mit Lagerauge 030215 TGL . . . Entw. 5.71 Anzahl der gebremsten Räder 4 Anhängerkupplung —

*)   Durch Wägung am 24. 4. 72 ermittelte Werte **)   Reifenüberdruck vorn und hinten  –  3,75 kp/cm² Allgemeine Betriebserlaubnis durch KTA Dresden, 827 Dresden, mit Typschein Nr. 916

VEB „KAFA“ Halle DDR, 402 Halle (Saale), Straße der DSF 86 Fernruf: 25903 / 25904

Exporteur: TRANSPORTMASCHINEN EXPORT-IMPORT VOLKSEIGENER AUSSENHANDELSBETRIEB • DDR 108 BERLIN

21/2/49/72
