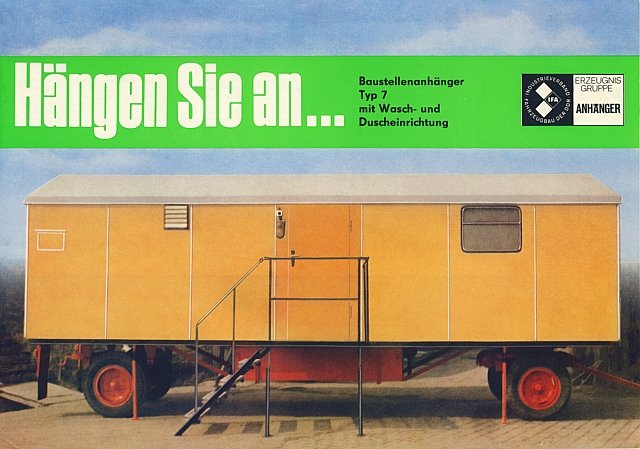

Hängen Sie an ...     Baustellenanhänger TYP 7 mit Wasch- und Duscheinrichtung     IFA Anhänger

( Seite 1 )

Linie


Baustellenanhänger
Typ 7
mit Wasch- und
Duscheinrichtung

Unter weitgehender Ausnutzung der Vorteile des Baukastensystems und der Standardisierung für Hersteller und Fahrzeughalter, haben wir einen Bau- stellenanhänger mit Wasch- und Duscheinrichtung entwickelt, der ohne die bisherigen Wartungs- und Werterhaltungsarbeiten auskommt.

Zu den charakteristischen Merkmalen gehören:

Das Fahrgestell besteht aus einem verschweiß- ten Kastenprofilrahmen mit Universal-Rollenlager- achsen und besitzt eine 4-Rad-Druckluftbrems- anlage, sowie eine Handspindelbremse.

  Die Konservierung wird auf die völlig blanke Stahl- konstruktion mit einer dreifachen Farbkombination aus Chlorbuna-PVI-Anstrichstoffen vorgenommen.

Die Stütztstoffplatten des Fahrzeugbodens mit Deckschichten aus Faserhartplatten und Pur-Hart- schaummittellage verhindern den Wärmedurchgang

  an der empfindlichsten Stelle. Der verschweißte PVC-Fußbodenbelag wurde zusätzlich mit einer Mykoseptmatte belegt.

Die für den Aufbau verwendeten leichten Mehr- schichtelemente mit Polystyrolschaummittellage sind innen und außen mit PVC-Weichfolie be- schichtet, dadurch ersparen wir Ihnen die bisher notwendigen Neuanstriche und erreichen maxi- male Wärmedämmung bei diesen Wanddicken.

Die Stützstoffplatten der Dachausführung mit Pur- Hartschaummittellage verhindern weitgehend den Wärmedurchgang. Als Dachbespannung wurde wartungsfreie Dachplane aus PVC-Planenschicht- stoff verwendet.

Die konstruktive und technologische Verbindung der einzelnen Elemente wurde so ausgeführt, daß ein schnelles Auswechseln der einzelnen Teile im Reparaturfall ausgeführt werden kann.

Die Brausekabinen im vorderen Teil des Anhängers sind zusätzlich mit Sprelafasplatten verkleidet, so daß eine Reinigung in diesem Bereich schnell und einfach durchzuführen ist. Bei der Aufteilung und Ausrüstung der Räume wurden weitgehenst die Erfahrungen und Bedürfnisse der verschiedenen Verbraucher berücksichtigt, und es kann

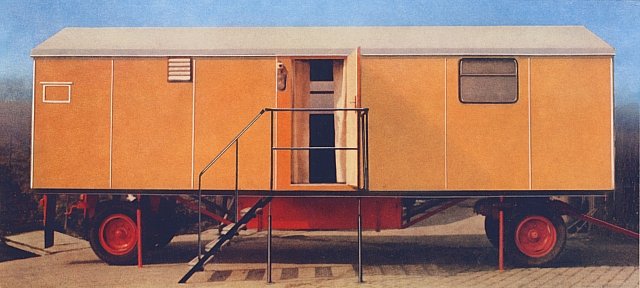

Prospekt Seite 2

( Seite 2 )

Linie


  als Ergebnis einer ständigen Zusammenarbeit zwischen Hersteller und Kunden gewertet werden.

Als weitere Vorzüge nennen wir Ihnen:

feuerverzinkte Treppenstufen und Treppenpodest

Kippflügelfenster in Stahlausführung

Gerätekasten aus Stahlblechteilen

Die Aufbereitung des Heißwassers wurde durch den Einbau eines Warmwasserbereiters mit 2 Heizpatronen völlig automatisiert, dadurch größere Sauberkeit, und besserer Brandschutz.

Die installierte elektrische Anlage – Betriebsspan- nung 220/380V ist auf 8 tromkreise zu 10 bzw. 16A aufgestellt und durch Fehlerstromschalter gegen zu hohe Berührungsspannung geschützt.

Änderungen, die dem technischen Fortschritt die- nen, die Gebrauchswerteigenschaften erhöhen und gegenüber dieser Baubeschreibung abweichen, werden nach gründlicher Erprobung in die Serien- fertigung übernommen.

Standardeinrichtung und
Zubehörteile

Inneneinrichtung:

(1) 1 Wasserversorgung 150 l
(2) 1 Warmwasserbereiter 300 l mit
2 Stck. Patronenheizkörper 6000 W
(3) 2 Duschbecken 800 × 800 mm
(4) 6 Waschbecken 560 × 430 TGL 6636
(5) 4 Wandspiegel 400 × 300 mm
(6) 2 Fußbodenentwässerungen
(7) 1 Garderobeschrank, 2-teilig
(8) 1 Türvorhang mit Halterung
(9) 1 Duschkabinenvorhang mit Halterung
(10) 1 Trennwand
(11) 1 Feuerlöscher
(12) 1 Verbandskasten
(13)   Trockenstangen
(14) 1 Axialwandlüfter 250
(15) 6 Elektroheizung; exgesch. Bahnheizkörper
(16) 2 Schaltverteilungen
(17) 1 Elektrische Einspeisung

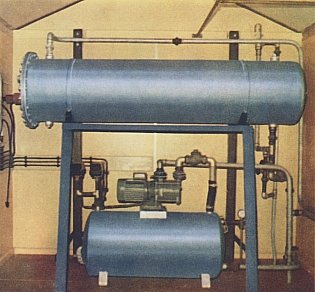

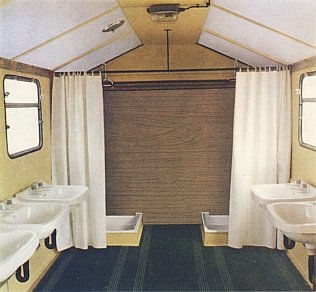

Prospekt Seite 3 Bild 1   Prospekt Seite 3 Bild 2

( Seite 3 )

Linie


Zubehörteile:

(1) 1 Treppenpodest 1250 × 1000 mm
(2) 1 Satz Treppenpodestgeländer
(3) 1 Einstiegstreppe 4-stufig
(4) 1 Treppengeländer
(5) 6 Abstützspindel
(6) 2 Windengriff
(7) 2 Vorlegekeil
(8) 1 Erdstab
(9) 1 Außenleuchte mit Halterung
(10) 1 Verbindungskabel, 7-polig
(11) 1 Achsmutterschlüssel
(12) 1 Radmutterschlüssel

Technische Daten

zul. Nutzmasse im Gerätekasten 500 kp
Leermasse 3 400 kp
Zul. Gesamtmasse 4 100 kp
Zul. Anhängemasse –
Zul. Achslast vorn und hinten 2 400 kp
Ladefläche – Gerätekasten ca. 4,2 m²
Ladevolumen – Gerätekasten ca. 1,9 m³
Zul. Geschwindigkeit 60 km/h
Betriebsspannung der elektr. Anlage 12 V
Reifen, vorn u. hinten 7,5 – 20 TGL 6501

Scheibenrad,
vorn u. hinten
6,0 – 20 Type GO
TGL 10521
Achstyp
vorn U 3/5 Typ: 510
TGL 39–5050
hinten U 3/5 Typ: 511
TGL 39–5050
Federung
vorn und hinten
Blattfeder 30 – 1670
TGL 39–5049
Lenkung vorn Kugellenkkranz
KL 3 (Gera)
Bremsanlage:
Art Druckluft
Zuggabel A 5,5 × 70 × 2150
TGL 39–316
Höheneinstellvorrichtung 5,5 TGL 39–316
KfLN 1050
Feststellbremse vollst. m. Lagerauge
Anzahl der ge-
bremsten Räder
4
Anhängerkupplung

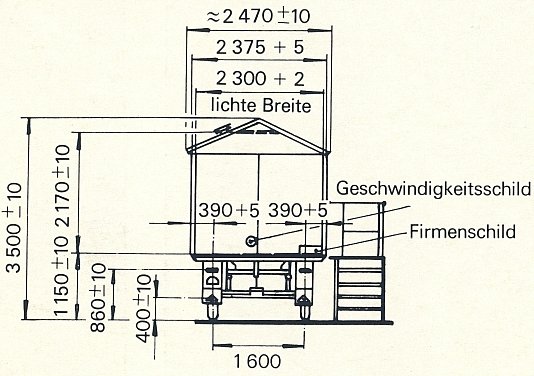

Prospekt Seite 4 Bild 1 Maßzeichnung

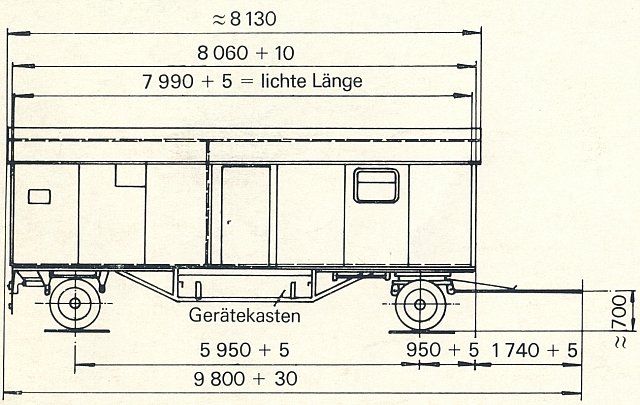

Prospekt Seite 4 Bild 2 Maßzeichnung

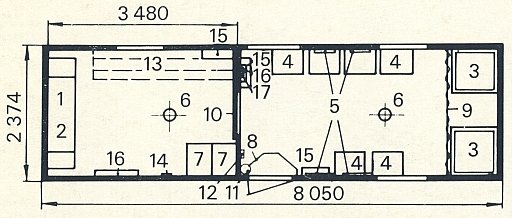

Prospekt Seite 4 Bild 3 Inneneinrichtung


IFA Anhänger

Hersteller:

VEB Karosserie- und Fahrzeugbau
47 Sangerhausen
Hasentorstraße 2
Telefon: 2811


Exporteur:

TRANSPORTMASCHINEN EXPORT-IMPORT
VOLKSEIGENER AUSSENHANDELSBETRIEB
der DDR
108 BERLIN


Gestaltung: DEWAG DRESDEN
Fachkollektiv Fahrzeugbau
Grafik: A. Krimmel
Regie: G. Riedel
Fotos: Ludenia, Eisleben
Ag 21/21130/76 W/V/6/1-10 856 (deutsch)
