Hängen Sie an ...     Baustellenanhänger TYP 4, 5 und 6     IFA Anhänger

( Seite 1 / 1 )

Hängen Sie an-aber wählen Sie mit Bedacht.   Prüfen Sie unser Angebot, bevor Sie sich entscheiden. Es lohnt sich. Menschen, die auf Baustellen arbeiten, bedürfen besonderer Fürsorge. Sie brauchen Wasch-, Umkleide- und Speiseräume und sie müssen die Möglichkeit haben, sich vor Witterungsunbilden zu schützen. Oftmals sind sie gezwungen, eine ganze Arbeitswoche auf der Baustelle zu verbringen, weil der Arbeitsplatz weit vom Wohnsitz entfernt liegt. Sie brauchen ein Ersatz-„Zuhause“, das ihnen zwar die Gemütlichkeit des Wohnzimmers nicht ersetzen kann, in dem sie aber dennoch ein hohes Maß an Wohnlichkeit finden.   Die Sorge um den werktätigen Menschen verpflichtet jeden Baubetrieb, seinen Mitarbeitern entsprechende Einrichtungen zur Verfügung zu stellen. Unsere Baustellenanhänger werden in Ausführung und Material, in Einsatzfähigkeit und Einsatzbereitschaft höchsten Anforderungen gerecht. Sie sind mehr als nur ein “Dach über dem Kopf"“.   Sie vereinigen Wohnlichkeit Wirtschaftlichkeit und Wartungsarmut.		Durch ständige Entwicklungsarbeit auf der Grundlage unserer jahrzehntelangen Erfahrungen sind wir in der Lage, Ihnen Fahrzeuge als Baustellenunterkünfte anzubieten, deren universelle Einsatzmöglichkeiten, zweckmäßige Einrichtungen und zuverlässige Qualität einen hohen Gebrauchswert repräsentieren.   Und das sind die Fakten, die Ihr Interesse verdienen:   Die PVC-Beschichtung des Aufbaues, außen und innen, ist ein unverwüstlicher Oberflächenschutz, der nicht nur die übliche Lackierung ersetzt, sondern auch Werterhaltungsanstriche überflüssig macht. Durch die Hartschaummittellage der Wände wird die maximal erreichbare Wärmedämmung bei diesen Wanddicken gewährleistet.   Elemente mit PUR-Hartschaumkern als selbsttra- gende Einheit dienen als Fahrzeugdach. Damit wird der Wärmedurchgang an der empfindlichsten Stelle vermindert.   Höchste Wirtschaftlichkeit wird erreicht durch:   physikalisch günstigste Bauform   lange Lebensdauer   absolute Dichtheit   geringen Wärmeenergieverbrauch   Wartungsarmut infolge Bespannung aus Polyamid- seide mit PVC-Beschichtung.   Der viel beklagten Fußkälte bei Baustellenanhängern wurde durch die Verwendung von Elementen mit trittfesten Deckschichten und PUR-Hartschaumkern wirksam begegnet. Pflegeleichter und strapazier- fähiger Belag sind die Grundlage für leichte Rei- nigung bei geringstem Verschleiß.

( Seite 1 / 2 )

Alle Bauelemente sind absolut fugendicht verbunden. Trotzdem ist im Reparaturfall ein schnelles Auswech- seln beschädigter Einzelteile möglich.   Die Farbgestaltung des Aufbaues und Fahrgestells in Orange/Schwarz entsprechen den internationalen Forderungen für Baumaschinen. Abweichungen von der Farbkombination sind nach Wahl des Herstellers zulässig.   Dem Schutz des Fahrgestells gegen Korrosion widmen wir besondere Sorgfalt. Die Konservierung wird auf die stahlkiesgestrahlte, völlig blanke Stahlkonstruktion vorgenommen. Mit einer mehr- schichtigen Farbkombination im Hochdruckspritz- verfahren erreichen wir auf garantiert rost- und zunderfreiem Untergrund Forbschichtdicken, die Ihnen die Arbeit der Entrostung und des Neuanstrichs lange Zeit ersparen.   Neben diesen vorwiegend ökonomischen Vorteilen weisen unsere Fahrzeuge in Ausführung und Aus- stattung folgende wesentliche Vorzüge auf:   feuerverzinkter Fahrzeugeinstieg   verzinkte Blechfensterladen   feuerverzinkte Rauchrohrdurchführung im Dach   Kippflügelfenster in Stahlausführung Gerätekasten aus standardisierten Bauteilen.   Bei der Wahl und Gestaltung der Einrichtung wurde auf glatte, leicht zu reinigende Flächen besonderer Wert gelegt. Aufteilung und Bestückung der Räume ist das Ergebnis ständiger Zusammenarbeit mit unseren Kunden.   Die installierte elektrische Anlage mit einer Betriebsspannung von 220 V ist auf Stromkreise zu je 10 A aufgeteilt und durch Fehlerstrom-Schutzschal- ter gegen zu hohe Berührungsspannung geschützt.		nsere Fahrzeuge werden in folgen- den Standard-Typen gefertigt:   TYP 4   Baustellenanhänger mit Kultureinrichtung nach TGL 39-785   TYP 5   Baustellenanhänger mit Wohneinrichtung nach TGL 39-785   TYP 6   Baustellenanhänger mit Aufenthalts- und Garderobeeinrichtung nach TGL 39-785   Der Typ 4 ist nur in der Ausführung HB 40.81 lieferbar.   Die Typen 5 und 6 sind in zwei Ausführungen lieferbar:   Ausführung HB 40.81 – als Anhänger mit festem Fahrgestell   Ausführung HB 30.81 – als absetzbarer Aufbau zum Transport auf Fahrwerken   Wir sind stets bemüht, das uns entgegengebrachte Vertrauen durch Qualitätsarbeit zu rechtfertigen. Erfahrene Mitarbeiter werden Sie im Bedarfsfall zuverlässig beraten. Anderungen, die dem tech- nischen Fortschritt dienen und zur Erhöhung der Gebrauchswerteigenschaften beitragen, übernehmen wir nach gründlicher Erprobung kurzfristig in die Serienfertigung.

( Seite 1 / 3 )

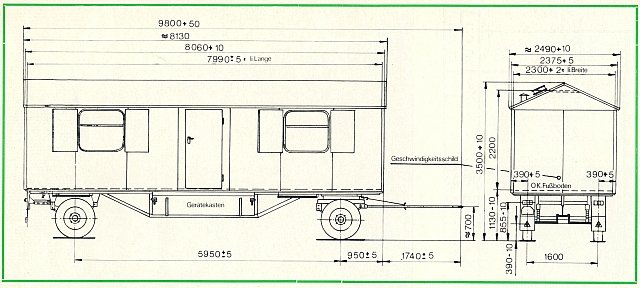

Hohe Auflösung / High resolution, damit die Maße für alle Modellbauer leichter lesbar sind. Wenn ich einmal mehr Zeit finde, gibt es vielleicht auch die umgerechneten H0 Maße auf diesem Bild.

Technische Daten zul. Nutzmasse im Gerätekasten kg 500 Leermasse kg 3400 *) zul. Gesamtmasse kg 3900 zul. Anhängermasse kg – Achslast leer vorn kg 1740 *) hinten kg 1660 *) zul. vorn kg 2400 hinten kg 2400 Ladefläche – Gerätekasten m² ≈ 4,2 Ladevolumen – Gerätekasten m³ ≈ 1,9 zul. Geschwindigkeit km/h 60 Betriebsspannung der elektr. Anlage V 12

Reifen vorn und hinten 7,50–20 TGL 6501 **) Scheibenrad 6,0–20 Typ: GO TGL 10521 Achstyp vorn U 3/5 Typ: 510 TGL 39–5050 hinten U 3/5 Typ: 511 TGL 39–5050 Federung vorn und hinten Blattfeder 30–1670 TGL 39–5049 Lenkung vorn Kugellenkkranz KL 3 (Gera) Bremsanlage Art Druckluft Zuggabel A 5,5 × 70 × 2150 TGL 39–316 Höheneinstellvorrichtung 5,5 TGL 39–316 KfLN 1050 Feststellbremse A TGL – 28853 Anzahl der gebremsten Räder 4 Anhängerkupplung — *)   Durch Wägung ermittelte Werte **)   Reifenüberdruck vorn und hinten  –  3,75 kp/cm² Allgemeine Betriebserlaubnis durch KTA Dresden, 827 Dresden, mit Typschein Nr. 916/1 für Typ 5 ud 6, Nr. 1322 für Typ 4

VEB KAFA Halle Karosserie- und Fahrzeugbau DDR - 402 Halle (Saale) Straße der DSF 86 Fernruf: 25903 / 25904

Export über: TRANSPORTMASCHINEN EXPORT-IMPORT VOLKSEIGENER AUSSENHANDELSBETRIEB der Deutschen Demokratischen Republik DDR - 108 BERLIN

Gestaltung: DEWAG Halle, Regiegruppe 1 Grafik: E. Kobe Fotos: E. Kunze, G. Schütz Ätzungen: Interdruck Leipzig Satz und Druck: Volksdruckerei Zwickau III/29/5 Druckgen.-Nr: AG 21/32/78

( Seite 1 / 4 )

TYP 4     Anhänger mit Kultureinrichtung HB 40.81/A4 nach TGL 39-785

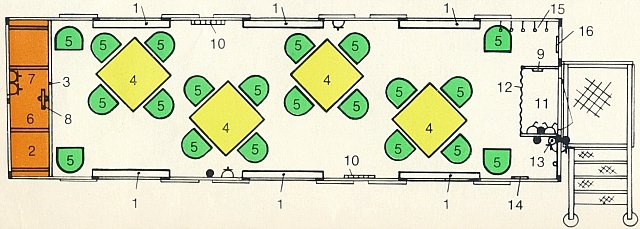

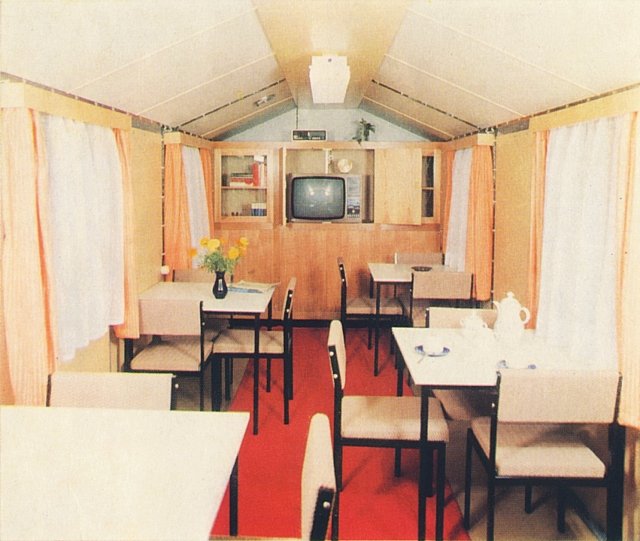

1   Inneneinrichtung Typ 4

Standardausführung Typ 4     Pos.     Stück     Einrichtungsgegenstand   1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16     6 1 1 4 20 1 1 1 1 2 1 1 1 1 5 1       Gardinenkasten, vollst. mit Übergardinen Fernsehschrank, vollst. Fernsehschrankblende, vollst. Mehrzwecktisch 800 mm × 800 mm Metallstuhl mit Polsterung Rundfunkgerät Fernsehgerät mit VHF- und UHF-Teil Tischuhr mit Batterie Barometer Raumheizkörper Windfang, vollst. mit LM-Vorhangprofil Türvorhang Handfeuerlöscher Verbandkasten Mantelhaken Wandspiegel 400 mm × 300 mm mit Spiegelleuchte

Stück     Zubehörteile (lose mitgeliefert)   1 1 Satz 1 1 2 2 1 1 1 1       Treppenpodest 1250 mm × 1000 mm Treppenpodestgeländer Einsteigtreppe, 4stufig Treppengeländer Windengriff Vorlegekeil Erdungsstab Verbindungskabel, 7polig Handfeger und Kehrschaufel Fernsehmehrbereichsantenne VHF und UHF



( Seite 2 / A )

TYP 5     Anhänger mit Wohneinrichtung HB 40.81/5 HB 30.81/5 nach TGL 39-785

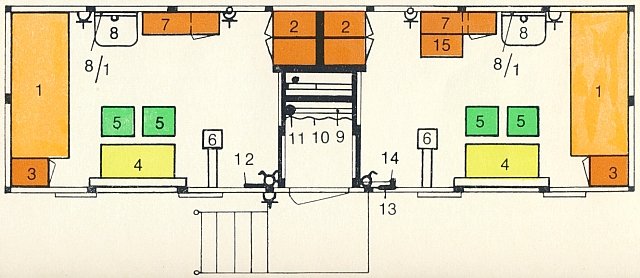

2   Inneneinrichtung Typ 5

Standardausführung Typ 5     Pos.     Stück     Einrichtungsgegenstand   - - 1 2 3 4 5 6 7 8 8/1 9 10 11 12 13 14 15     1 2 2 2 2 2 4 2 2 2 2 1 1 1 1 1 - 1       Trennwandsektion mit Schiebetüren Gardinenkasten, vollst. mit Übergardinen Etagenbett mit Stahlboden, Aufleger und Bettkasten Garderobeschrank, 2teilig, Besenschrank, einteilig Tisch 1000 mm × 600 mm (lose mitgeliefert) Sitzmöbel (lose mitgeliefert) Feuerstätte, vollst. (mit Dauerbrandofen Wandschrank mit Radiofach Waschbecken 500 mm × 310 mm mit Abflußrohr und Wandverstärkung Waschspiegel 400 mm × 300 mm mit Wandspiegelleuchte Trockenkabine, vollständig mit stangen und PVC-Tropfwanne Trockenkabinenvorhang Handfeuerlöscher Verbandkasten Armaturentafel, vollst. (Hausanschlußsicherung/Schaltverteilung/Schutzschalter) elektr. Einspeisung durch Fahrzeugboden Kühlschrank H 130

Stück     Zubehörteile (lose mitgeliefert)   HB 40.81     HB 30.81     1 1 Satz 1 1 1 2 2 2 2 2 Satz 1 1 1       Treppenpodest 1250 × 1000 Treppenpodestgeländer Einsteigtreppe, 4stufig Einsteigtreppe, 2stufig Treppengeländer Standstütze Windengriff Vorlegekeil Kohlenkasten Ofenrohre und Zubehör Erdungsstab Außenleuchte mit Halterung Verbindungskabel, 7polig       × × × – × – × × × × × × ×     – – – × × × – – × × × × –

( Seite 2 / B )

TYP 6     Anhänger mit Aufenthalts- und Garderobeeinrichtung HB 40.81/6 HB 30.81/6 nach TGL 39-785

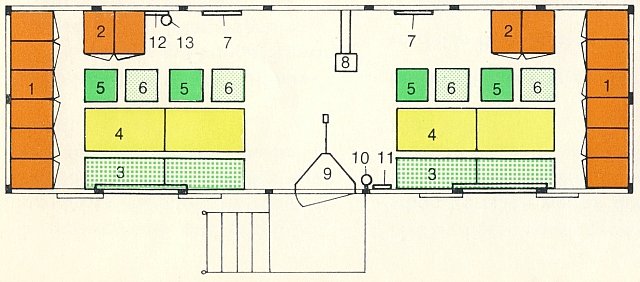

3   Inneneinrichtung Typ 6

Standardausführung Typ 6     Pos.     Stück     Einrichtungsgegenstand   1 2 3 4 5 6 7 8 9 10 11 12 13     2 2 2 4 4 4 2 1 1 1 1 1 -       Garderobeschrank, 6teilig Garderobeschrank, 2teilig Sitzbank mit Kasten (Sitzfläche klappbar) Tisch 1000 mm × 600 mm (lose mitgeliefert) Sitzmöbel (lose mitgeliefert) Waschhocker Wandspiegel 400 mm × 300 mm ohne Wandspiegelleuchte Feuerstätte, vollst. (mit Dauerbrandofen Türvorhang mit Halterung Handfeuerlöscher Verbandkasten Armaturentafel, vollst. (Hausanschlußsicherung/Schaltverteilung/Schutzschalter) elektr. Einspeisung durch Fahrzeugboden

Stück     Zubehörteile (lose mitgeliefert)   HB 40.81     HB 30.81     1 1 Satz 1 1 1 2 2 2 1 1 Satz 1 1 1       Treppenpodest 1250 × 1000 Treppenpodestgeländer Einsteigtreppe, 4stufig Einsteigtreppe, 2stufig Treppengeländer Standstütze Windengriff Vorlegekeil Kohlenkasten Ofenrohre und Zubehör Erdungsstab Außenleuchte mit Halterung Verbindungskabel, 7polig       × × × – × – × × × × × × ×     – – – × × × – – × × × × –

( Seite 2 / C )

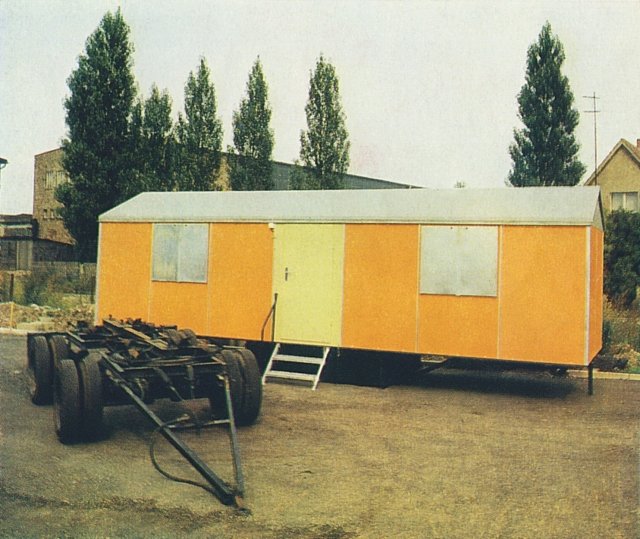

4   Baustellenanhänger als Absetzer – Ausführung HB 30.81 für die Typen 5 und 6

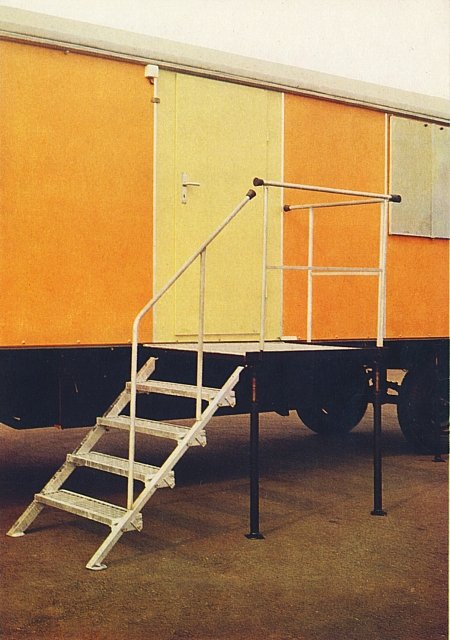

5    Treppe mit Treppenpodest bei Ausführung HB 40.81 für die Typen 4, 5 und 6
